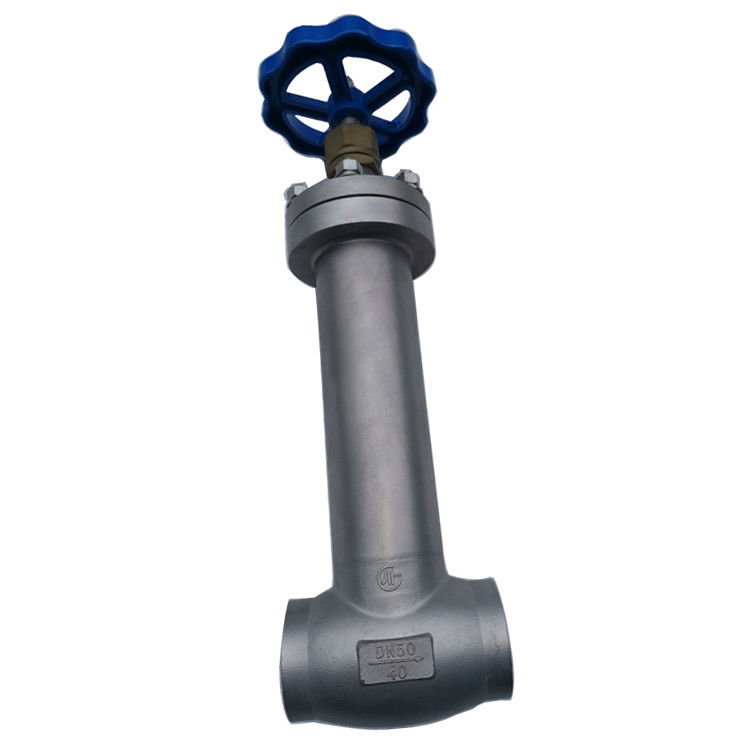

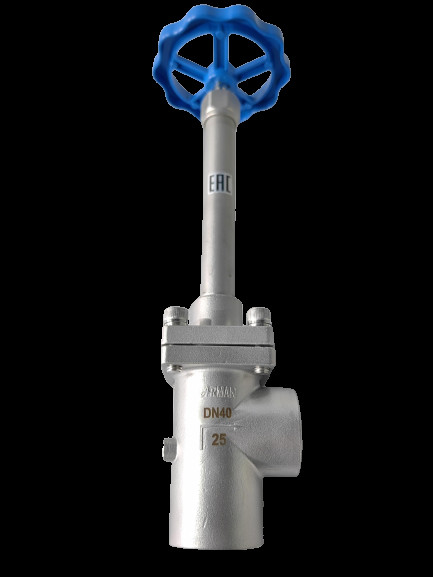

Baja tahan karat 304 / 316 suhu rendah PCTFE Disc Seal Cryogenic Globe Valve -196~+80°C

Stainless Steel 304 / 316 Low Temperature PCTFE Disc Seal Cryogenic Globe Valve

Pengantar

Menurut bentuk gerak klep ini, perubahan pintu tempat duduk katup secara langsung proporsional dengan pukulan klep.sumbu batang katup dari katup bola tegak lurus ke permukaan penyegelan kursi katupGerak pembukaan atau penutupan batang katup relatif pendek, dan memiliki tindakan pemotongan yang sangat dapat diandalkan, membuat katup ini sangat cocok sebagai media untuk pemotongan atau penyesuaian dan throttling.Setelah katup lempengan katup bola berada dalam keadaan terbuka, tidak ada lagi kontak antara kursi katupnya dan permukaan penyegelan lempengan katup, dan memiliki tindakan pemotongan yang sangat dapat diandalkan.katup ini sangat cocok sebagai media untuk memotong atau menyesuaikan penggunaan aliranSetelah katup penutupan berada dalam keadaan terbuka, tidak ada kontak antara kursi dan permukaan penyegelan cakram, sehingga permukaan penyegelan kurang dikenakan secara mekanis,karena sebagian besar kursi dan lempengan katup bola lebih mudah diperbaiki atau diganti Tidak perlu untuk menghapus seluruh katup dari pipa saat menyegel elemen, yang sangat cocok untuk kasus di mana katup dan pipa dilas bersama. arah aliran media berubah melalui katup tersebut,jadi resistensi aliran dari katup shut-off lebih tinggi dari katup lainnya.

Pengantar Katup Bola Kriogenik

Titik pegangan katup bola suhu rendah:

(1) Strukturnya lebih sederhana daripada katup gerbang, dan lebih nyaman untuk diproduksi dan dirawat.

(2) Permukaan penyegelan tidak mudah dipakai dan tergores, dan penyegelan yang baik.Tidak ada geser relatif antara lempengan katup dan permukaan penyegelan tubuh katup saat membuka dan menutup, sehingga keausan dan goresan tidak serius, kinerja penyegelan baik, dan umur layanan yang panjang.

(3) Saat membuka dan menutup, perjalanan lempengan kecil, sehingga ketinggian katup penutupan lebih kecil daripada katup gerbang, tetapi panjang struktur lebih panjang daripada katup gerbang.

(4) Torsi pembukaan dan penutupan besar, pembukaan dan penutupan lebih berat, dan waktu pembukaan dan penutupan adalah utama.

(5) Resistensi cairan besar, karena saluran medium di tubuh katup berliku, resistensi cairan besar, dan konsumsi daya besar.

(6) Arah aliran media Ketika tekanan nominal PN≤16MPa, umumnya menggunakan arus bersamaan, dan media mengalir ke atas dari bawah klep; ketika tekanan nominal PN≥20MPa,umumnya menggunakan aliran terbalik, dan media mengalir ke bawah dari lempengan katup. Untuk meningkatkan kapasitas penyegelan. Selama penggunaan, media katup shut-off hanya dapat mengalir ke satu arah, dan arah aliran tidak dapat diubah.

Pemilihan Bahan untuk Katup Bola Kriogenik

1Bahan utama dari katup kriogenik

1 Faktor-faktor yang harus dipertimbangkan dalam pemilihan bahan utama

Dari sudut pandang metalografi, selain baja austenit dengan kisi kubik yang berpusat di wajah, tembaga, aluminium, dll.,bahan baja umum akan menunjukkan kerapuhan suhu rendah pada suhu rendah, sehingga mengurangi kekuatan dan masa pakai katup. Saat memilih bahan tuan rumah, pertama-tama pilih bahan yang cocok untuk bekerja pada suhu rendah.Aluminium tidak menunjukkan kerapuhan suhu rendah pada suhu rendah, tetapi karena kekerasan aluminium dan paduan aluminium yang rendah, ketahanan terhadap keausan dan goresan permukaan penyegelan aluminium rendah,Jadi penggunaan katup suhu rendah memiliki batasan tertentu, hanya pada tekanan rendah dan Digunakan dalam katup dengan diameter kecil.

Bahan yang bekerja pada suhu rendah harus memastikan kinerja suhu rendahnya, terutama untuk memastikan kekuatan dampak dingin.Perban katup harus dipilih dengan benar sehingga memiliki kekuatan dampak dingin yang cukup untuk mencegah patahBaja paduan c dan cr dengan cepat kehilangan kekuatan benturan ketika berada di bawah -20 °C, sehingga suhu kerja dibatasi masing-masing -30 °C dan -50 °C. Baja nikel dengan kandungan ni 3.5 dapat digunakan pada -100 °C, baja nikel dengan kandungan ni 9 dapat digunakan hingga -192 °C. Baja tahan karat austenit, nikel, Monel, Hastelloy, titanium, paduan aluminium dan perunggu dapat digunakan hingga suhu -273 °C.

Selain itu, pemilihan bahan untuk katup suhu rendah juga harus mempertimbangkan faktor-faktor berikut:2 sifat mekanik yang dibutuhkan oleh bahan logam untuk mempertahankan kondisi kerja pada suhu rendah, terutama ketahanan benturan, perpanjangan relatif dan stabilitas jaringan; 3 Dalam kasus suhu rendah dan pelumasan bebas minyak, memiliki ketahanan abrasi yang baik; 4 memiliki ketahanan korosi yang baik;5 saat menggunakan sambungan las, kinerja las bahan juga harus dipertimbangkan.

2 Pemilihan bahan untuk tubuh katup, bonet, kursi katup dan cakram (penutup).baja ferrit digunakan ketika suhu lebih tinggi dari -100°C; suhu di bawah -100°C baja austenit digunakan; katup tekanan rendah dan kaliber kecil dapat dibuat dari tembaga dan aluminium.Pilih bahan yang tepat sesuai dengan suhu operasi rendah selama desain.

3 Pemilihan bahan batang dan pengikat katup

Ketika suhu lebih tinggi dari -100 °C, batang katup dan bahan baut terbuat dari baja paduan seperti ni, cr-mo, dll. Setelah perawatan panas yang tepat,kekuatan tarik ditingkatkan dan gigitan benang dicegahKetika suhu di bawah -100 °C, itu terbuat dari austenit stainless steel tahan asam.Kekerasan rendah dari baja tahan asam 18-8 akan menyebabkan batang katup dan pengemasan untuk saling menggoresOleh karena itu, permukaan batang katup harus dilapisi dengan krom keras (kekandelan lapis 0,04-0,06 mm),atau nitrida dan dilapisi nikel-fosfor untuk meningkatkan kekerasan permukaanUntuk mencegah kacang dan baut dari menggigit, kacang umumnya terbuat dari baja mo atau baja ni, dan permukaan benang dilapisi dengan molibdenum disulfida.
