Tempat asal:
Cina
Nama merek:
Arman
Sertifikasi:
CE/ISO
Nomor model:
CDH61F

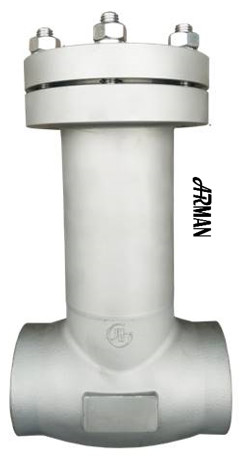

ARMAN- Stainless Steel Cryogenic Isolation Check Valve SW Koneksi
Deskripsi Produk
1. Klep klep suhu rendah klep isolasi cek berbentuk cakram, dan berputar di sekitar sumbu rotasi dari saluran kursi katup. Karena saluran di dalam klep adalah streamlined,resistensi aliran lebih kecil dari katup cek kupu-kupu, yang cocok untuk aliran rendah dan aliran yang tidak teratur.dan kinerja penyegelan tidak sebaik tipe angkat. Klep cek kupu-kupu dibagi menjadi tiga jenis: tunggal, ganda dan ganda.Tujuannya adalah untuk mencegah kejutan hidrolik ketika media berhenti mengalir atau mengalir mundur.
2. Klep cek suhu rendah Isolasi adalah katup cek yang meluncur di sepanjang garis tengah vertikal tubuh katup.Katup kontrol berujung internal hanya dapat dipasang pada pipa horizontal. Pada tekanan tinggi katup cek diameter kecil, disk katup dapat menjadi bola. bentuk tubuh dari klep cek kupu-kupu adalah sama dengan klep bola (bisa digunakan dengan klep bola),Jadi koefisien resistensi fluida yang besarStrukturnya mirip dengan katup globe, dengan tubuh dan cakram yang sama dengan katup globe. Bagian atas cakram katup dan bagian bawah penutup katup diproses dengan lengan panduan.Panduan cakram katup dapat secara bebas diangkat dan diturunkan dalam panduan katupKetika media mengalir, cakram katup dibuka oleh dorongan media. Jatuh ke kursi katup, ia memainkan peran dalam mencegah media mengalir ke belakang.Arah saluran masuk dan keluar medium dari katup kontrol kupu-kupu lurus tegak lurus ke arah saluran kursi katupVentil kontrol angkat vertikal memiliki arah saluran masuk dan keluar menengah yang sama dengan saluran kursi katup, dan resistensi alirannya lebih kecil daripada tipe lurus.
3. klep kontrol suhu rendah: klep kontrol yang disc klepnya berputar di sekitar pin di kursi klep. klep kontrol disk memiliki struktur sederhana dan hanya dapat dipasang pada pipa horizontal,dan memiliki kinerja penyegelan yang baik.
4. klep cek suhu rendah: klep yang klep cakramnya geser di sepanjang garis tengah tubuh katup. klep cek pipa adalah jenis klep baru.dan teknologi pengolahan yang baik adalah salah satu arah pengembangan katup cekNamun, koefisien resistensi cairan sedikit lebih besar daripada katup kontrol ayunan.
5, kompak klep cek: Klep ini digunakan sebagai boiler feed air dan uap klep shut-off, ia memiliki fungsi terpadu dari mengangkat klep cek dan klep bola atau klep sudut.
Selain itu, ada beberapa katup kontrol yang tidak cocok untuk pemasangan outlet pompa, seperti katup kaki, tipe pegas, tipe Y dan katup kontrol lainnya.
Katup digunakan sebagai perangkat untuk mencegah media mengalir ke belakang pada pipa industri.
Catatan Saat Digunakan
1. harus memastikan bahwa pipa ditiup bersih sebelum dipasang.
2. saat memasang, pastikan bahwa arah aliran yang ditunjukkan oleh anak panah pada tubuh katup harus konsisten dengan arah aliran cairan.
3. klep ini telah dibekukan. Simpan dan jaga bersih saat dipasang.
Setelah konstruksi pipa selesai, semua katup pada pipa harus dibuka,dan residu dalam pipa harus disimpan dengan teliti dan teliti untuk memastikan bahwa sistem pipa bersih dan bebas dari puing-puing.
5) Diagram sistem instalasi dengan persyaratan bebas minyak harus dihilangkan.
Buka dan tutup perlahan selama penggunaan.
Jika bagian-bagian presisi seperti cakram katup, kursi katup dan batang katup sudah usang atau rusak, harus diperbaiki dan diganti tepat waktu.
8. Untuk bagian-bagian seperti gasket dan bahan penyegelan, gantilah dengan yang baru setiap kali.
Tampilan katup
|
|
|
|
Spesifikasi katup
Kode produk |
DN |
H |
L |
B |
D0 |
D1 |
D2 |
C325DJ10 |
10 |
64 |
195 |
6 |
12 |
15 |
22 |
C325DJ15 |
15 |
64 |
195 |
6 |
15 |
19 |
26 |
C325DJ20 |
20 |
81 |
201 |
6 |
23 |
26 |
34 |
C325DJ25 |
25 |
81 |
201 |
6 |
26 |
33 |
39 |
C325DJ32 |
32 |
102 |
215 |
9 |
35 |
39 |
46 |
C325DJ40 |
40 |
102 |
215 |
10 |
42 |
46 |
52 |
C325DJ50 |
50 |
127 |
267 |
10 |
54 |
58 |
66 |
C325DJ65 |
65 |
150 |
267 |
10 |
68 |
77 |
85 |
C325DJ80 |
80 |
182 |
267 |
10 |
84 |
89 |
100 |
Aplikasi katup
Paket katup
Informasi Pabrik
Si Chuan Liangchuan Mechanical Equipment Co.,Ltd adalah perusahaan berteknologi tinggi yang mengkhususkan diri dalam produksi banyak jenis katup,terutama katup kriogenik. Produk utama adalah katup kriogenik,katup gerbang, katup bola, katup bola, katup kupu-kupu, katup cek, katup keselamatan, dll. Perusahaan kami memiliki banyak paten teknologi nasional.Dan perusahaan kami telah mendirikan dan meningkatkan sistem manajemen manufaktur peralatan khusus dan sistem mutu internasional ISO 9001 dan lulus sertifikasiPada tahun 2015, kami telah lulus sertifikasi Perusahaan Teknologi Tinggi. Liangchuan telah mendirikan organisasi pengujian yang ketat dan lengkap,Untuk memastikan bahwa kualitas produk sesuai dengan standar nasional yang relevan.Standards,idebuBertahanyang lains danperusahaanstandar orasi.Aku tidak tahu.
Catatan Saat Digunakan
Q. Apakah ada persyaratan khusus untuk pembelian OEM?
A. Ya. Liangchuan membutuhkan bukti pendaftaran merek dagang untuk mencetak atau menggores merek dagang Anda pada produk atau kemasan.
Q. Apakah produk Liangchuan datang dengan garansi?
Ya. Itulah sebabnya kami menawarkan garansi 3 tahun produk hidup, dan jaminan 1 tahun murah hati pada semua pembelian yang dimulai dengan tagihan pengiriman.
Q. Apakah Anda mendukung kustomisasi?
Ya, kustomisasi dapat diterima.
Q. Dapatkah Anda menyarankan katup kriogenik yang cocok untuk saya?
A. Kami memiliki pengalaman lebih dari 12 tahun di bidang kriogenik. Kami profesional dalam pemilihan katup dan akan menasihati Anda katup yang cocok dengan parameter dan harga terperinci.
Berapa lama waktu pengiriman Anda?
A. Biasanya membutuhkan waktu 5-30 hari tergantung pada jumlah pesanan dan stok.
